重力式中心傳動污泥濃縮機，其特征在于：包括刮泥架，所述刮泥架上設有傾斜設置的板形刮泥構件和弧形刮泥構件;所述弧形刮泥構件包括弧形板體，弧形板體具有窄邊部、寬邊部和兩個側邊部，所述弧形刮泥構件的內表面上開有弧形的導泥槽，導泥槽的一個開口位于靠近寬邊部的位置，導泥槽的另一個開口位于弧形刮泥構件的側邊部上;本實用新型結構簡單，弧形刮泥構件的設置增加了刮泥效率，弧形刮泥構件位于靠近中心傳動吊架的位置，該重力式中心傳動污泥濃縮機使用壽命長，單位處理效率高;濃縮后的污泥通過污泥泵進入帶式污泥濃縮機進行脫水處理，可以保證脫水后的泥餅含固率≥25%。

　　權利要求書

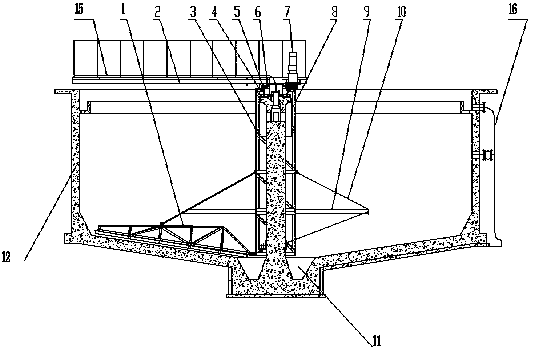

　　1.一種重力式中心傳動污泥濃縮機，其特征在于：包括刮泥架(1)，所述刮泥架(1)上設有傾斜設置的板形刮泥構件(13)和弧形刮泥構件(14)。

　　2.如權利要求1所述的一種重力式中心傳動污泥濃縮機，其特征在于：所述弧形刮泥構件(14)位與靠近刮泥架(1)靠近中心支墩(6)的位置。

　　3.如權利要求1所述的一種重力式中心傳動污泥濃縮機，其特征在于：所述弧形刮泥構件(14)包括弧形板體(145)，弧形板體(145)具有窄邊部(141)、寬邊部(142)和兩個側邊部(144)，所述弧形刮泥構件(14)的內表面上開有弧形的導泥槽(143)，導泥槽(143)的一個開口位于靠近寬邊部(142)的位置，導泥槽(143)的另一個開口位于弧形刮泥構件(14)的側邊部上。

　　說明書

　　一種重力式中心傳動污泥濃縮機

　　技術領域

　　本實用新型涉及污泥處理設備，具體的說是涉及一種重力式中心傳動污泥濃縮機。

　　背景技術

　　污泥濃縮機是一種連續工作的濃縮和澄清設備，作為污水處理廠輻流式污泥濃縮沉淀池配套設備,適用于污泥濃縮池的濃縮與排泥，傳統的污泥濃縮機結構簡單，在長時間使用時非常容易損壞，使用壽命短，單位處理效率較。

　　發明內容

　　本實用新型要解決的技術問題是針對以上不足，提供一種重力式中心傳動污泥濃縮機，該重力式中心傳動污泥濃縮機使用壽命長，單位處理效率高。

　　為了解決以上技術問題，本實用新型采用以下技術方案：

　　以下是對上述技術方案的進一步改進：

　　一種重力式中心傳動污泥濃縮機，其特征在于：包括刮泥架，所述刮泥架上設有傾斜設置的板形刮泥構件和弧形刮泥構件。

　　以下是對上述技術方案的進一步改進：

　　所述弧形刮泥構件位與靠近刮泥架靠近中心支墩的位置。

　　所述弧形刮泥構件包括弧形板體，弧形板體具有窄邊部、寬邊部和兩個側邊部，所述弧形刮泥構件的內表面上開有弧形的導泥槽，導泥槽的一個開口位于靠近寬邊部的位置，導泥槽的另一個開口位于弧形刮泥構件的側邊部上。

　　本實用新型結構簡單，弧形刮泥構件的設置增加了刮泥效率，弧形刮泥構件位于靠近中心傳動吊架的位置，該重力式中心傳動污泥濃縮機使用壽命長，單位處理效率高;濃縮后的污泥通過污泥泵進入帶式污泥濃縮機進行脫水處理，可以保證脫水后的泥餅含固率≥25%。
